Руководство по эксплуатации компонентного фильтра

Руководство по эксплуатации компонентного фильтра

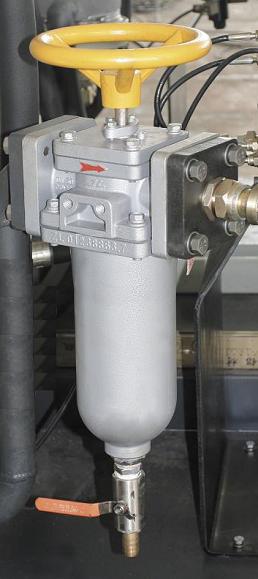

1-компонентный сетчатый фильтр обтекаемого типа и его приводное устройство

1.1 структура и функция компонента фильтра обтекаемого типа

,,,,.Сетчатый фильтр типа Streamline - фильтрующий элемент;Состоит из фильтрующего стержня из нержавеющей стали, корпуса шарнира и рукоятки вращения в качестве фильтрующего элемента, установленного на входе насоса устройства для вспенивания.

1.2 очистка и остатки за исключением

,,,.Цикл очистки сетчатого фильтра обтекаемого типа зависит от количества примесей, мы предлагаем очищать и исключать сетчатый фильтр каждый раз перед запуском.

--------4-5,:Поверните ручку на 45 оборотов по часовой стрелке, отфильтруйте загрязнения до дна.

--------,: Откройте шаровой кран на дне сетчатого фильтра и исключите примеси в случае.

-------- Закрыть шаровой кран

1.3 обслуживание и контроль

1бар,,.Когда давление на стороне всасывания насоса опустится и опустится ниже 1 бара, сетчатый фильтр будет замуровываться, поэтому надо разбирать и чистить.

-------,: Остановите машину и сбросьте давление компонентов

-------: Закройте выпускной шаровой кран бака для материала

-------M8: Завинтите шестигранную гайку на крышке сетчатого фильтра.

-------,: Осторожно вытащите фильтрующий сердечник, будьте осторожны, чтобы не повредить герметичный корпус.

------- ДОП

Тщательно очистите фильтрующий сердечник раствором DOP или хлористого этилена.Поворачивайте ручку при очистке, затем продуйте сжатым сухим воздухом.

------- Очистите корпус сетчатого фильтра;слейте остаточную примесь из выпускного отверстия.

-------После тщательной очистки установите сетчатый фильтр в обратном порядке.

2 установка и поддержка сетчатого фильтра

Сетчатый фильтр крепится на входе в насос как обычно, так и отдельно;это зависит от типа машины и сочетания оборудования.
