Руководство по эксплуатации гидроагрегата

Руководство по эксплуатации гидроагрегата

1. функция и структура

:Гидравлический блок подает гидравлическую энергию элементам следующим образом:

------- Смесительная головка открыта и закрыта

------- Действие клапана переключателя циркуляции

------- Тестовый клапан открывается и закрывается

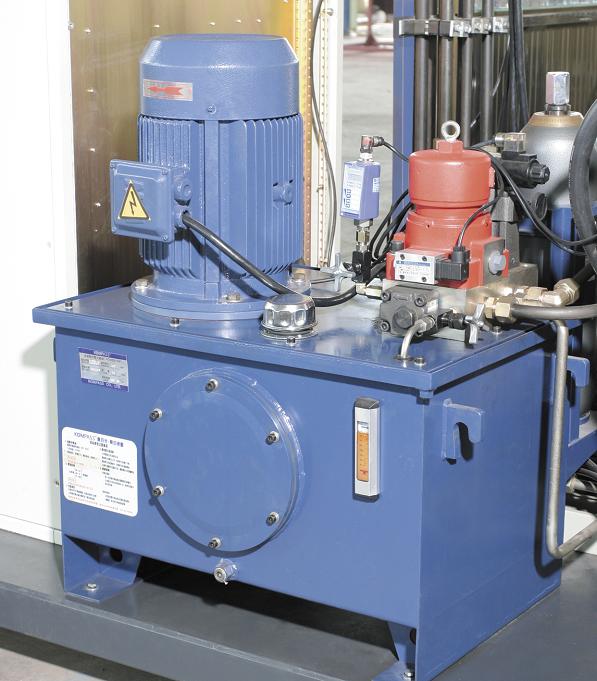

(,,,)..В состав данного узла входит масляный картер, который находится отдельно или соединяет раму основной машины и связанные с ней элементы (электродвигатель, насос, интегральный блок, гидроагрегаты и т.п.).Подробный список агрегатов и гидравлический принцип гидравлической системы каждого оборудования будут прилагаться к отдельным документам.

2 начать и запустить

,.Перед запуском гидравлического агрегата заправьте масло, пока индикатор не достигнет максимального положения.

L-HM46!Используется только гидравлическое масло типа L-HM46.

,,После запуска система должна быть удалена.См. главу «Смесительная головка» для более подробной информации.

Контроль давления гидравлической системы

------,,80~120бар.,80~120бар,20.Когда оборудование находится в состоянии ожидания, система установит предварительное рабочее давление с помощью реле контроля давления, заводское значение предварительного рабочего давления составляет 80120 МПа.И мы должны отметить, что ручной клапан сброса давления находится в состоянии микроотверстия, чтобы создать давление в диапазоне 80–120 МПа, подходящее время цикла составляет 20 минут.

-----,,,160 бар. В автоматическом режиме при запуске программы тестирования или впрыска давление в гидравлической системе автоматически повышается до максимального значения для привода смесительной головки и соответствующих клапанов.Заводское значение 160 бар.

3 обслуживание

!Внимание!

,,,.Когда во время технического обслуживания мы должны сбросить давление в гидравлической системе, это означает, что рукоятка клапана сброса давления должна быть ослаблена, и ждать, пока значение не упадет до нуля, а затем поддерживать.

3.1 Замена гидравлического масла

(L-HM46).500.2000,.Масло следует заменять только на тип L-HM46.Время замены нового оборудования составляет около 500 часов, после первой замены мы будем менять его каждые 2000 часов, но цикл замены масла должен превышать один год.

,Используйте сетчатый фильтр или фильтрующую сетку, чтобы обеспечить чистоту масла.

3.2 замена фильтрующего элемента масляного фильтра

,,,.К масляному фильтру и масляному фильтру высокого давления гидравлической системы после определенного цикла должно прийти отравление и заклинивание, это явление повлияет на нормальную работу, теперь мы должны заменить фильтрующий сердечник масляного фильтра.

,:Проверить и изменить цикл

------После каждой замены масла

------ Проверяйте каждые 6 месяцев
